D-klass ikon

GLDrak
"Allround"-Dämpare


Den raka GLD-ljuddämparen är Crennas ”allround”-­dämpare som tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D-klass.



Produktinformation

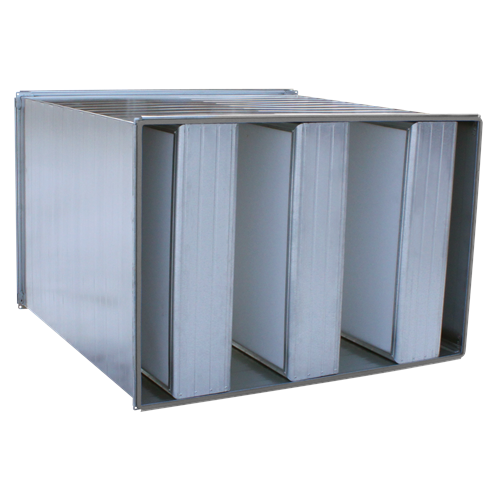

Den raka GLD-ljuddämparen är av absorptionstyp och avsedd för att anslutas till rektangulär kanal. För att optimera valet av ljuddämpare finns GLD i 175 olika raka utföranden.

Ljuddämparen tillverkas som standard i varmförzinkad stålplåt med oisolerat hölje och PG-skarv samt monterad packning.

Bafflarna har rundat ändutförande i både in- och utlopp. Bafflarnas ytskikt anpassas efter gällande renskrav och som alternativ finns utförande med inspektionslucka med fasta eller demonterbara bafflar.


Bedömningar




MagiCAD

Crennas kraftfulla projekteringsverktyg tar fram ett lämpligt urval utifrån projektspecifika parametrar. Verktyget fungerar även ihop med MagiCAD vilket innebär att dämpning, tryckfall, dimensioner samt 3D-bild följer med vald produkt direkt till MagiCAD.





LADDA NER PLUGIN TILL MAGICAD









Crennas Ljuddämpare

Crennas D-klassade rektangulära ljuddämpare tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

  • Lufttäthetsklass D
  • Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Miljövänlig isolering

  • Miljövänlig isolering AIRFELT TK
  • AIRFELT TK framställs till 85 % av återvunna PET-flaskor och är 100 % återvinningsbar
  • Värme- och kondensisolerande egenskaper
  • Inget mögel då fibern är hydrofobisk - Klassad som B-s1,d0 enligt euro­peisk brandklassning

Materialval

Hölje i falsad stålplåt

  • Varmförzinkat (C3)
  • ZinkMagnesium ZM120 (C4)
  • ZinkMagnesium ZM310 (C5)
  • Rostfritt EN 1:4301 (C5I)
  • Rostfritt syrafast EN 1:4404 (C5M)
  • Återvunnet stål - ZinkMagnesium 120 (C4)
  • Möjlighet till perforerad plåt

Hölje i svetsad stålplåt, vätsketät

  • Rostfritt EN 1.4301 (C5I)
  • Rostfritt syrafast EN 1.4404 (C5M)
  • Svartplåt EN 10130 DC01
  • Bafflar förses med mylarplast och perforerad plåt

Beställningskod

GLD-aaaa-bbbb-cccc-0-e

aaaa – Kod för dämpning och längd
            (>2000 mm levereras i två delar)

bbbb – Bredd i mm (vinkelrätt mot bafflar)

cccc – Höjd i mm (baffelhöjd)

e – Rensningsalternativ

För industri
1  = Perforerad plåt, fasta bafflar
2 = Perforerad plåt, fasta bafflar och
      inspektionslucka
3 = Perforerad plåt, demonterbara bafflar¹) och
      inspektionslucka
4 = Perforerad plåt, mylarplast, demonterbara
      bafflar¹) och inspektionslucka

För komfortventilation
5 = Fasta bafflar (standard)
6 = Demonterbara bafflar¹) och inspektionslucka
7 = Fasta bafflar och inspektionslucka



Övrigt
Annat material än varmförzinkad stålplåt anges separat. Invändig brand- eller kondensisolering går att få på förfrågan.

¹) OBS! Vid inspektionslucka med demonterbara bafflar blir den raka GLD-ljuddämparen 120 mm längre.
