KLDvinkel
Optimerad för frekvensband 250 & 500 Hz

Vinkelljuddämparen KLD-ljuddämparen tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D klass.

Produktinformation

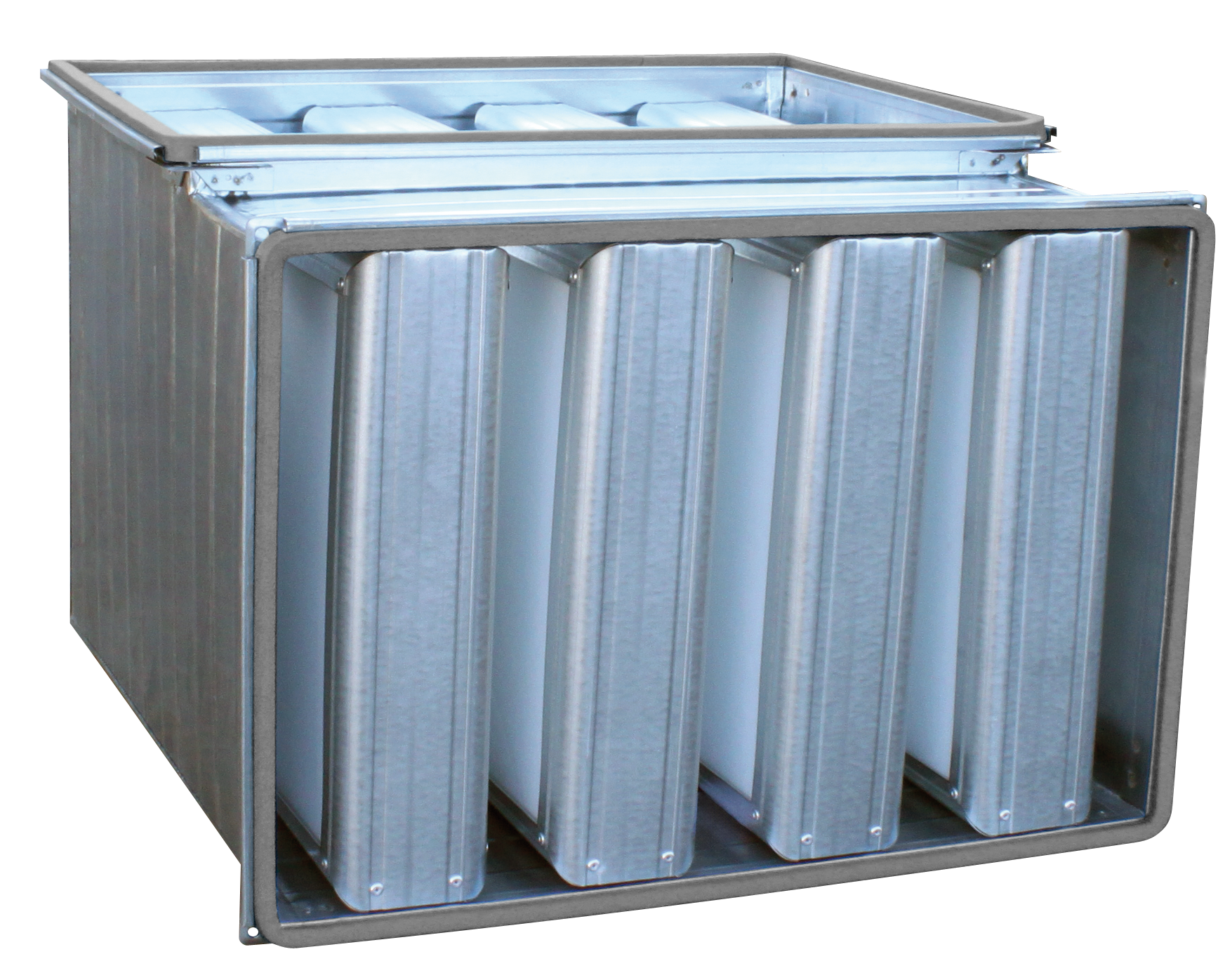

Vinkelljuddämparen KLD är avsedd för att anslutas till rektangulär kanal och omfattar 5 olika längder i steg om 600 mm som var och en kan ha ett stort antal tvärsnittsareor.

Ljuddämparen tillverkas som standard i varmförzinkad stålplåt med oisolerat hölje och PG-skarv samt monterad packning. Anslutningsmåttet är samma för båda vinkelbenen.

Bafflarna har rundat ändutförande i både in- och utlopp. Bafflarnas ytskikt anpassas efter gällande renskrav och som alternativ finns utförande med inspektionslucka med fasta eller demonterbara bafflar.

MagiCAD

Crennas kraftfulla projekteringsverktyg tar fram ett lämpligt urval utifrån projektspecifika parametrar. Verktyget fungerar även ihop med MagiCAD vilket innebär att dämpning, tryckfall, dimensioner samt 3D-bild följer med vald produkt direkt till MagiCAD.

LADDA NER PLUGIN TILL MAGICAD

Bedömningar

Crennas Ljuddämpare

Crennas D-klassade rektangulära ljuddämpare tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

Lufttäthetsklass D
Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Miljövänlig isolering

Miljövänlig isolering AIRFELT TK
AIRFELT TK framställs till 85 % av återvunna PET-flaskor och är 100 % återvinningsbar
Värme- och kondensisolerande egenskaper
Inget mögel då fibern är hydrofobisk - Klassad som B-s1,d0 enligt europeisk brandklassning

Materialval

Hölje i falsad stålplåt

Varmförzinkat (C3)
ZinkMagnesium ZM120 (C4)
ZinkMagnesium ZM310 (C5)
Rostfritt EN 1:4301 (C5I)
Rostfritt syrafast EN 1:4404 (C5M)
Återvunnet stål - ZinkMagnesium 120 (C4)
Möjlighet till perforerad plåt

Hölje i svetsad stålplåt, vätsketät

Rostfritt EN 1.4301 (C5I)
Rostfritt syrafast EN 1.4404 (C5M)
Svartplåt EN 10130 DC01
Bafflar förses med mylarplast och perforerad plåt

Beställningskod

KLD-aaaa-bbbb-cccc-0-e-f
aaaa – Kod för dämpning och längd bbbb – Bredd i mm (vinkelrätt mot bafflar) cccc – Höjd i mm (baffelhöjd) e – Rensningsalternativ För industri 1 = Perforerad plåt, fasta bafflar 2 = Perforerad plåt, fasta bafflar och inspektionslucka 3 = Perforerad plåt, demonterbara bafflar¹) och inspektionslucka 4 = Perforerad plåt, mylarplast, demonterbara bafflar¹) och inspektionslucka För komfortventilation 5 = Fasta bafflar (standard) 6 = Demonterbara bafflar¹) och inspektionslucka 7 = Fasta bafflar och inspektionslucka f - Luckplacering 1 = För fasta bafflar (möjligt vid e = 2 eller 7) 2 = För fasta bafflar (möjligt vid e = 2 eller 7) 3 = För demonterbara bafflar (möjligt vid e = 3 eller 6) 4 = För demonterbara bafflar (möjligt vid e = 3 eller 6) ¹) OBS! Vid inspektionslucka med demonterbara bafflar blir vinkelljuddämpare KLD 60 mm längre.

KLD-aaaa-bbbb-cccc-0-e-f

aaaa – Kod för dämpning och längd

bbbb – Bredd i mm (vinkelrätt mot bafflar)

cccc – Höjd i mm (baffelhöjd)

e – Rensningsalternativ

För industri
1 = Perforerad plåt, fasta bafflar
2 = Perforerad plåt, fasta bafflar och
inspektionslucka
3 = Perforerad plåt, demonterbara bafflar¹) och
inspektionslucka
4 = Perforerad plåt, mylarplast, demonterbara
bafflar¹) och inspektionslucka

För komfortventilation
5 = Fasta bafflar (standard)
6 = Demonterbara bafflar¹) och inspektionslucka
7 = Fasta bafflar och inspektionslucka

f - Luckplacering
1 = För fasta bafflar (möjligt vid e = 2 eller 7)
2 = För fasta bafflar (möjligt vid e = 2 eller 7)
3 = För demonterbara bafflar (möjligt vid e = 3
eller 6)
4 = För demonterbara bafflar (möjligt vid e = 3
eller 6)

¹) OBS! Vid inspektionslucka med demonterbara bafflar blir vinkelljuddämpare KLD 60 mm längre.
