Böjar

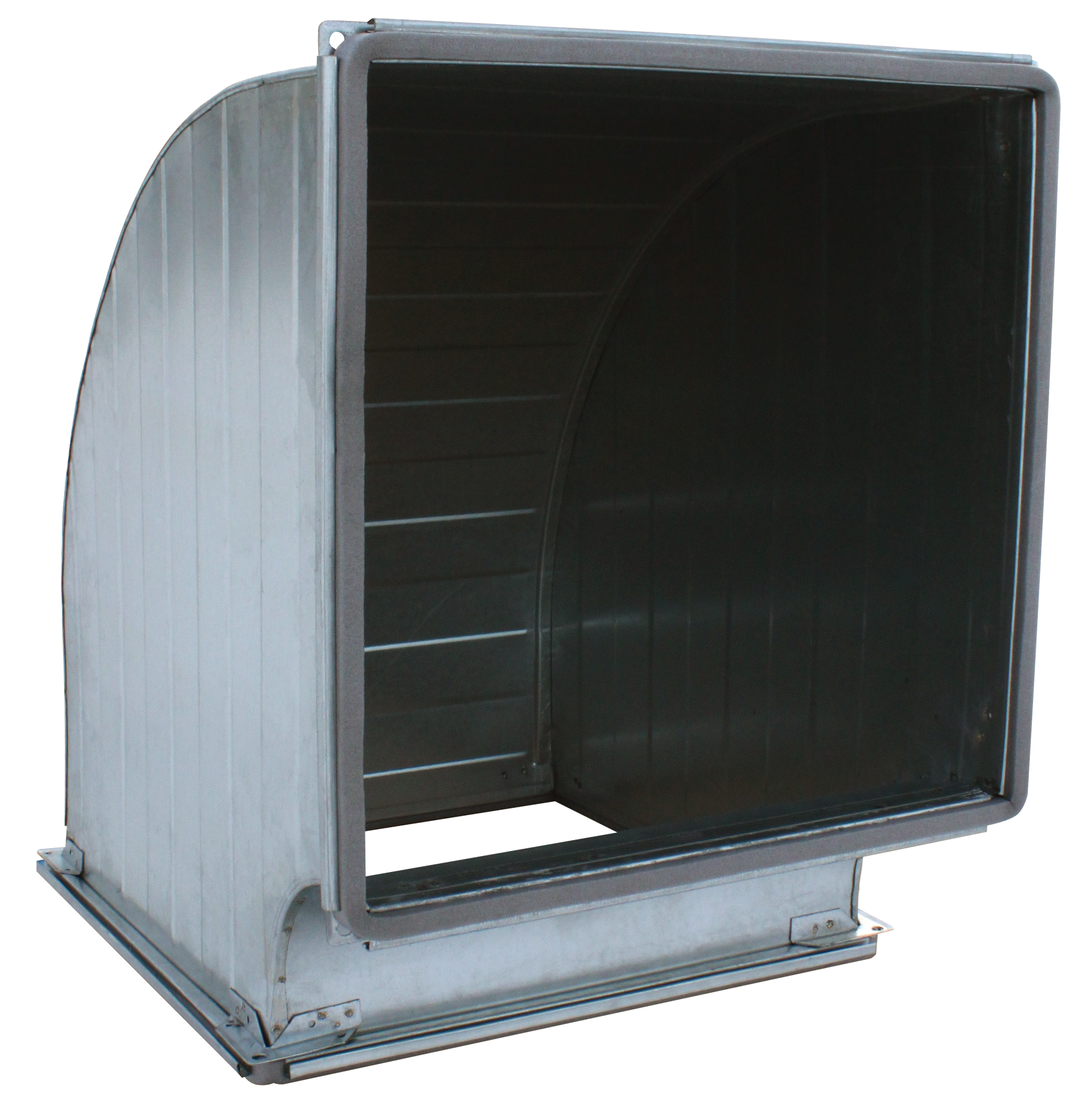

Böj KB i utförande Premium tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D-klass. Finns i flera olika vinklar som standard.

Produktinformation

Böj KB tillverkas som standard i varmförzinkad stålplåt med PG-skarv och monterad packning. Den finns som standard i utföranden enligt dimensionsillustrationerna. KB tillverkas som standard med rund ytterradie och en ledskena monteras när bbbb ≥ 800 mm, enligt AMA VVS & Kyl 09. Böjen stagas så att tryckklass 2 enligt SS-EN1507:2006 uppfylls. Vid isolerat utförande tillverkas böjen med rak ytterradie med invändig ledskena.

Vi kvalitetskontrollerar alltid våra produkter inför leverans och lämnar en kvalitetsgaranti för utförande Premium. Böjarna levereras med plastade ändar och är helt monteringsfärdiga vilket förkortar montagetiden och resulterar i att kanalsystemet alltid håller högsta kvalité.

Typgodkännandebevis 1585/96 utfärdat av RISE.

Bedömningar

Crennas Premiumkanaler

Crennas D-klassade rektangulära kanaler tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

Lufttäthetsklass D
Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Montagevänliga = Tidsbesparande

Monteringsfärdiga vid leverans
Stora tydliga märklappar
Färdigkittade kanaler
Rillad plåt för lägre vikt
Stagade med hattprofiler och hattprofilhörn för perfekt passform
Gejder kapade efter kanaldimension
Monterad packning
Plastade kanaländar
Levereras på pall

Täta

PG-skarv integrerad i produkten
Monterade PG-hörn
Kittade skarvar
Monterad packning
Stagade med hattprofiler och hattprofilhörn för stabilitet

Materialval

Varmförzinkat (C3) - 0,7 mm
ZinkMagnesium ZM120 (C4) - 0,7 mm
ZinkMagnesium ZM310 (C5) - 0,7 mm
Rostfritt EN 1:4301 (C5I) - 0,6 mm
Rostfritt syrafast EN 1:4404 (C5M) - 0,6 mm
Återvunnet stål - ZinkMagnesium 120 (C4) - 0,7 mm
Möjlighet till andra plåttjocklekar
Möjlighet till invändig isolering

Beställningskod

KB-a-bbbb-cccc-d-eeee-ffff-g
a – Utförande 0 = Förändrad mantelsida 1 = 90° böj, standardbenlängd 130/130 mm 2 = 90° böj, ben 130/450 mm 3 = 45° böj 4 = 90° böj med förminskad utslagssida och/eller valfri benlängd, "eeee" och "ffff" måste anges 5 = 30° böj 6 = 15° böj bbbb – Sida bbbb i mm (utslagssida) cccc – Sida cccc i mm d – Isoleringsalternativ 0 = Oisolerad 1 = 30 mm Invent 45 ljudisolering 2 = 50 mm Invent 45 ljudisolering 3 = EI 15, 30 mm Invent 100/G8 brandisolering 4 = EI 30, 70 mm Invent 100/G8 brandisolering 5 = EI 60, 120 mm Invent 100/G8 brandisolering 6 = 13 mm utvändig Armaflexisolering 7 = E30, 50 mm brandisolering, ange ytskikt ”f” 8 = E60, 100 mm brandisolering, ange ytskikt ”f” 9 = 100 mm Invent 45 ljudisolering eeee – För a = 0 eller 4 ange förminskad sida i mm (vid oförändrad sida ange bbbb eller cccc) ffff – För a = 0 eller 4 ange valfri benlängd i mm (vid standardbenlängd ange 130) g – För d = 7 eller 8 ange ytskikt 1 = Ytskikt av perforerad plåt 2 = Ytskikt av slät plåt 3 = Ytskikt av mylarplast och perforerad plåt

KB-a-bbbb-cccc-d-eeee-ffff-g

a – Utförande
0 = Förändrad mantelsida
1 = 90° böj, standardbenlängd 130/130 mm
2 = 90° böj, ben 130/450 mm
3 = 45° böj
4 = 90° böj med förminskad utslagssida
och/eller valfri benlängd, "eeee" och "ffff"
måste anges
5 = 30° böj
6 = 15° böj

bbbb – Sida bbbb i mm (utslagssida)

cccc – Sida cccc i mm

d – Isoleringsalternativ
0 = Oisolerad
1 = 30 mm Invent 45 ljudisolering
2 = 50 mm Invent 45 ljudisolering
3 = EI 15, 30 mm Invent 100/G8 brandisolering
4 = EI 30, 70 mm Invent 100/G8 brandisolering
5 = EI 60, 120 mm Invent 100/G8 brandisolering
6 = 13 mm utvändig Armaflexisolering
7 = E30, 50 mm brandisolering, ange ytskikt ”f”
8 = E60, 100 mm brandisolering, ange ytskikt ”f”
9 = 100 mm Invent 45 ljudisolering

eeee – För a = 0 eller 4 ange förminskad sida
i mm (vid oförändrad sida ange bbbb
eller cccc)

ffff – För a = 0 eller 4 ange valfri benlängd
i mm (vid standardbenlängd ange 130)

g – För d = 7 eller 8 ange ytskikt
1 = Ytskikt av perforerad plåt
2 = Ytskikt av slät plåt
3 = Ytskikt av mylarplast och perforerad plåt

Övrigt
Vid beställning var god ange önskemål om material. Ange även ändutförande om annat än standard önskas.

Viktuppgifter - Kilo per meter kanal

Största sida i mm	100	150	200	250	300	400	500	600	800	1000	1200
150	3,0	3,6
200	3,6	4,2	4,8
250	4,2	4,8	5,4	6,0
300	4,8	5,4	6,0	7,2
400	6,0	6,6	7,2	7,8	8,4	9,6
500		7,8	8,4	9,0	9,6	10,8	12,0
600		9,0	9,6	10,2	10,8	12,0	13,2	14,4
800			12,0	12,6	13,2	14,4	15,6	16,8	19,2
1000				15,0	15,6	16,8	18,0	19,2	21,6	24,0
1200					20,1	21,4	22,8	24,1	26,8	29,5	32,2
1400						24,1	25,5	26,8	29,5	32,2	34,8
1600						26,8	28,1	29,5	32,2	34,8	37,5
1800							30,8	32,2	34,8	37,5	40,2
2000							33,5	34,8	37,5	40,2	42,9

KBBöjar
