KG

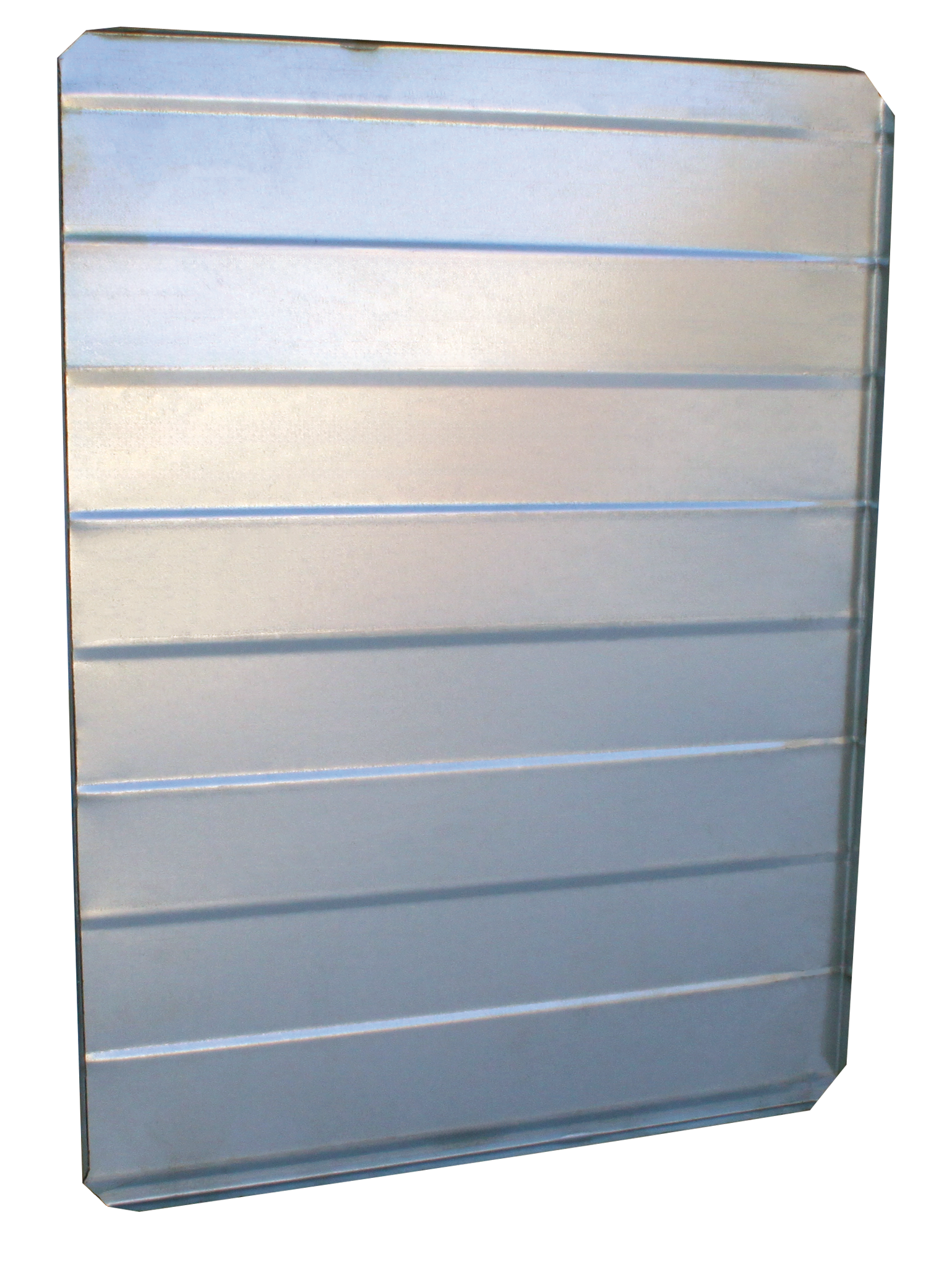

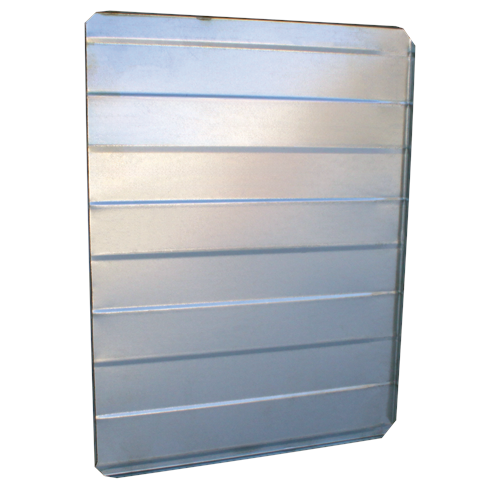

Gavel

Gavel KG i utförande Premium tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D-klass.

Produktinformation

Gavel KG tillverkas som standard i varmförzinkad stålplåt och är avsedd för att monteras på rektangulär kanal med PG-skarv. Gaveln stagas så att tryckklass 2 enligt SS-EN1507:2006 uppfylls.

Vi kvalitetskontrollerar alltid våra produkter inför leverans och lämnar alltid en kvalitetsgaranti för utförande Premium

Typgodkännandebevis 1585/96 utfärdat av RISE.

I fabrik monterad gavel

Önskas gaveln monterad vid leverans anges koden KGM där M står för monterad.

Bedömningar

Crennas Premiumkanaler

Crennas D-klassade rektangulära kanaler tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

Lufttäthetsklass D
Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Montagevänliga = Tidsbesparande

Monteringsfärdiga vid leverans
Stora tydliga märklappar
Färdigkittade kanaler
Rillad plåt för lägre vikt
Stagade med hattprofiler och hattprofilhörn för perfekt passform
Gejder kapade efter kanaldimension
Monterad packning
Plastade kanaländar
Levereras på pall

Täta

PG-skarv integrerad i produkten
Monterade PG-hörn
Kittade skarvar
Monterad packning
Stagade med hattprofiler och hattprofilhörn för stabilitet

Materialval

Varmförzinkat (C3) - 0,7 mm
ZinkMagnesium ZM120 (C4) - 0,7 mm
ZinkMagnesium ZM310 (C5) - 0,7 mm
Rostfritt EN 1:4301 (C5I) - 0,6 mm
Rostfritt syrafast EN 1:4404 (C5M) - 0,6 mm
Återvunnet stål - ZinkMagnesium 120 (C4) - 0,7 mm
Möjlighet till andra plåttjocklekar
Möjlighet till invändig isolering

Beställningskod

KG-a-bbbb-cccc-d-e KGM-a-bbbb-cccc-d-e
a – Utförande 1 = PG-botten, Gejdanslutning 2 = Fast botten 4 = Falsad botten bbbb – Största sida i mm cccc – Minsta sida i mm d – Isoleringsalternativ 0 = Oisolerad 1 = 30 mm Invent 45 ljudisolering 2 = 50 mm Invent 45 ljudisolering 3 = EI 15, 30 mm Invent 100/G8 brandisolering 4 = EI 30, 70 mm Invent 100/G8 brandisolering 5 = EI 60, 120 mm Invent 100/G8 brandisolering 6 = 13 mm utvändig Armaflexisolering 7 = E30, 50 mm brandisolering, ange ytskikt ”f” 8 = E60, 100 mm brandisolering, ange ytskikt ”f” 9 = 100 mm Invent 45 ljudisolering e – För d = 7 eller 8 ange ytskikt 1 = Ytskikt av perforerad plåt 2 = Ytskikt av slät plåt 3 = Ytskikt av mylarplast och perforerad plåt

KG-a-bbbb-cccc-d-e
KGM-a-bbbb-cccc-d-e

a – Utförande
1 = PG-botten, Gejdanslutning
2 = Fast botten
4 = Falsad botten

bbbb – Största sida i mm

cccc – Minsta sida i mm

d – Isoleringsalternativ
0 = Oisolerad
1 = 30 mm Invent 45 ljudisolering
2 = 50 mm Invent 45 ljudisolering
3 = EI 15, 30 mm Invent 100/G8 brandisolering
4 = EI 30, 70 mm Invent 100/G8 brandisolering
5 = EI 60, 120 mm Invent 100/G8 brandisolering
6 = 13 mm utvändig Armaflexisolering
7 = E30, 50 mm brandisolering, ange ytskikt ”f”
8 = E60, 100 mm brandisolering, ange ytskikt ”f”
9 = 100 mm Invent 45 ljudisolering

e – För d = 7 eller 8 ange ytskikt
1 = Ytskikt av perforerad plåt
2 = Ytskikt av slät plåt
3 = Ytskikt av mylarplast och perforerad plåt

Övrigt
Vid beställning var god ange önskemål om material. Ange även ändutförande om annat än standard önskas. Vid beställning av isoleringsalternativ 1-9 ange tjocklek på kanalisolering där gaveln ska monteras. Önskas gavel för popnitsmontage anges detta separat

Viktuppgifter - Kilo per meter kanal

Största sida i mm	100	150	200	250	300	400	500	600	800	1000	1200
150	3,0	3,6
200	3,6	4,2	4,8
250	4,2	4,8	5,4	6,0
300	4,8	5,4	6,0	7,2
400	6,0	6,6	7,2	7,8	8,4	9,6
500		7,8	8,4	9,0	9,6	10,8	12,0
600		9,0	9,6	10,2	10,8	12,0	13,2	14,4
800			12,0	12,6	13,2	14,4	15,6	16,8	19,2
1000				15,0	15,6	16,8	18,0	19,2	21,6	24,0
1200					20,1	21,4	22,8	24,1	26,8	29,5	32,2
1400						24,1	25,5	26,8	29,5	32,2	34,8
1600						26,8	28,1	29,5	32,2	34,8	37,5
1800							30,8	32,2	34,8	37,5	40,2
2000							33,5	34,8	37,5	40,2	42,9
