D-klass ikon

KK

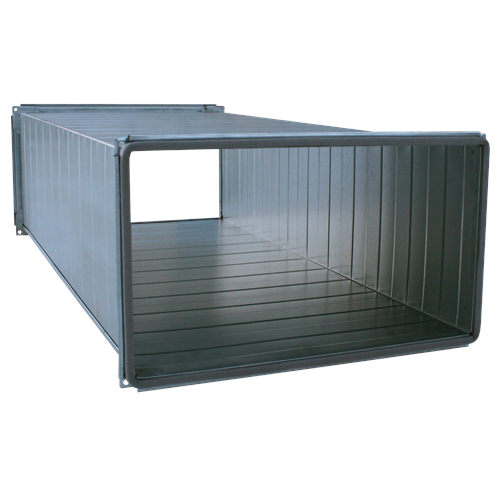

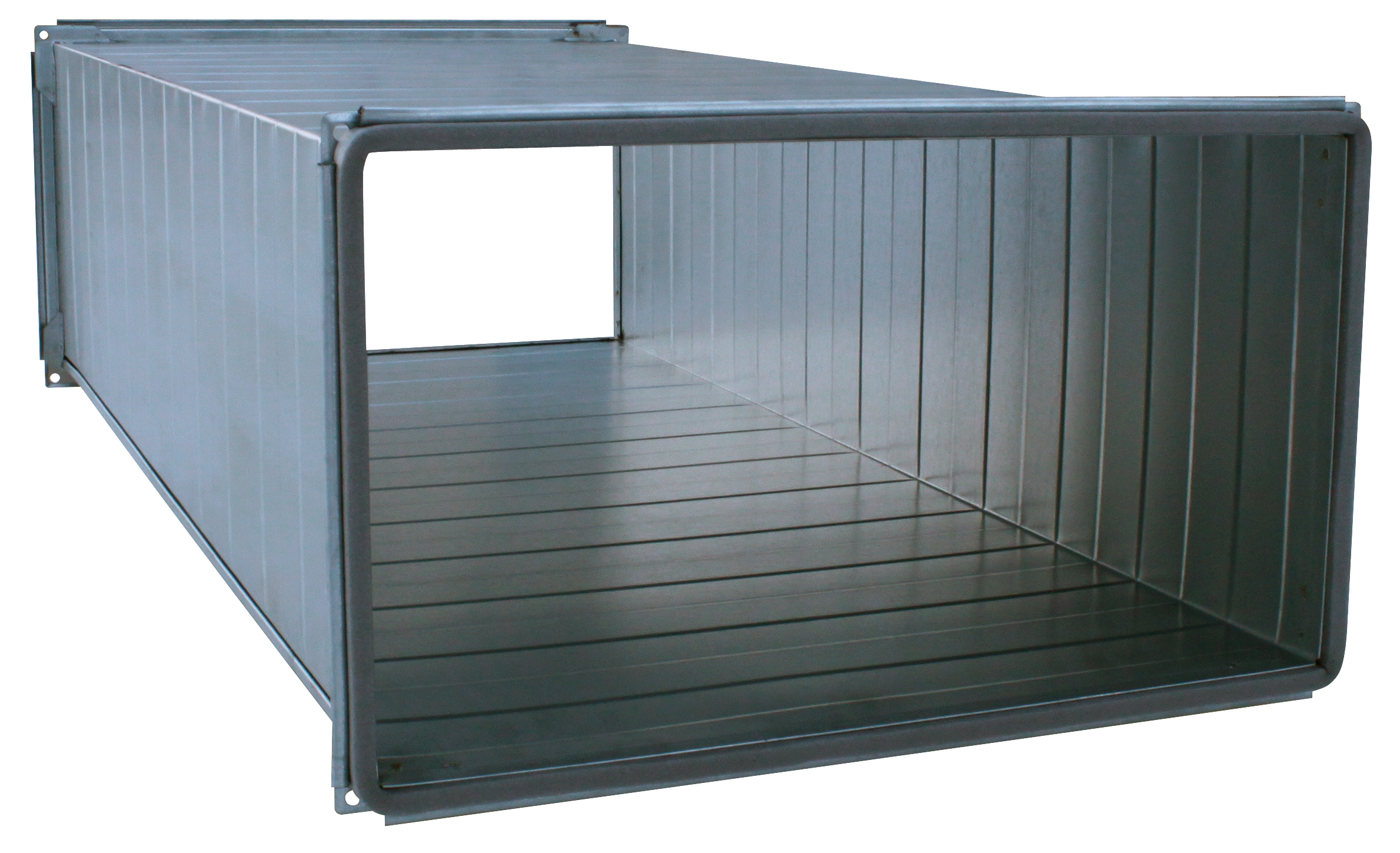

Rakkanal


Rakkanal KK i utförande Premium tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D-klass.



Produktinformation

Crennas rakkanal tillverkas som standard i två längder, 1150 och 2300 mm, i rillad varmförzinkad stålplåt. Den kan även levereras i valfri längd. Ändutförande är som standard PG-skarv med monterad packning. Kanalen stagas så att tryckklass 2 enligt SS-EN 1507:2006 uppfylls.

Vi kvalitetskontrollerar våra kanaler inför leverans och lämnar alltid en kvalitetsgaranti för utförande Premium. Kanalerna levereras med plastade kanaländar och är helt monteringsfärdiga vid leverans, vilket förkortar montagetiden och resulterar i att kanalsystemet alltid håller högsta kvalité.

Typgodkännandebevis 1585/96 utfärdat av RISE.



Bedömningar



Crennas Premiumkanaler

Crennas D-klassade rektangulära kanaler tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

  • Lufttäthetsklass D
  • Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Montagevänliga = Tidsbesparande

  • Monteringsfärdiga vid leverans
  • Stora tydliga märklappar
  • Färdigkittade kanaler
  • Rillad plåt för lägre vikt
  • Stagade med hattprofiler och hattprofilhörn för perfekt passform
  • Gejder kapade efter kanaldimension
  • Monterad packning
  • Plastade kanaländar
  • Levereras på pall

Täta

  • PG-skarv integrerad i produkten
  • Monterade PG-hörn
  • Kittade skarvar
  • Monterad packning
  • Stagade med hattprofiler och hattprofilhörn för stabilitet

Materialval

  • Varmförzinkat (C3) - 0,7 mm
  • ZinkMagnesium ZM120 (C4) - 0,7 mm
  • ZinkMagnesium ZM310 (C5) - 0,7 mm
  • Rostfritt EN 1:4301 (C5I) - 0,6 mm
  • Rostfritt syrafast EN 1:4404 (C5M) - 0,6 mm
  • Återvunnet stål - ZinkMagnesium 120 (C4) - 0,7 mm
  • Möjlighet till andra plåttjocklekar
  • Möjlighet till invändig isolering

Beställningskod

KK-a-bbbb-cccc-d-eeee-f

a – Utförande
1  = Kanallängd 1150 mm
2 = Kanallängd 2300 mm
3 = Passbit <2000 mm
4 = Passbit >2000 mm

bbbb – Största sida i mm

cccc – Minsta sida i mm

d – Isoleringsalternativ
0 = Oisolerad
1  = 30 mm Invent 45 ljudisolering
2 = 50 mm Invent 45 ljudisolering
3 = EI 15, 30 mm Invent 100/G8 brandisolering
4 = EI 30, 70 mm Invent 100/G8 brandisolering
5 = EI 60, 120 mm Invent 100/G8 brandisolering
6 = 13 mm utvändig Armaflexisolering
7 = E30, 50 mm brandisolering, ange ytskikt ”f”
8 = E60, 100 mm brandisolering, ange ytskikt ”f”
9 = 100 mm Invent 45 ljudisolering

eeee – För a = 3 eller 4 (Passbit)
Ange kanallängd i mm

f – För d = 7 eller 8 ange ytskikt
1  = Ytskikt av perforerad plåt
2 = Ytskikt av slät plåt
3 = Ytskikt av mylarplast och perforerad plåt



Övrigt
Vid beställning var god ange önskemål om material. Ange även ändutförande om annat än standard önskas.


Viktuppgifter - Kilo per meter kanal

Största sida i
mm

 100 150 200 250 300 400 500 600 800 1000 1200
150 3,0 3,6
200 3,6 4,2 4,8
250 4,2 4,8 5,4 6,0
300 4,8 5,4 6,0 7,2
400 6,0 6,6 7,2 7,8 8,4 9,6
500   7,8 8,4 9,0 9,6 10,8 12,0
600   9,0 9,6 10,2 10,8 12,0 13,2 14,4
800     12,0 12,6 13,2 14,4 15,6 16,8 19,2
1000       15,0 15,6 16,8 18,0 19,2 21,6 24,0
1200         20,1 21,4 22,8 24,1 26,8 29,5 32,2
1400           24,1 25,5 26,8 29,5 32,2 34,8
1600           26,8 28,1 29,5 32,2 34,8 37,5
1800             30,8 32,2 34,8 37,5 40,2
2000             33,5 34,8 37,5 40,2 42,9
