KÖ
Övergång till cirkulärt

Övergång KÖ i utförande Premium tillverkas enligt de kvalitetskrav som gäller för typgodkänt kanalsystem i D-klass.

Produktinformation

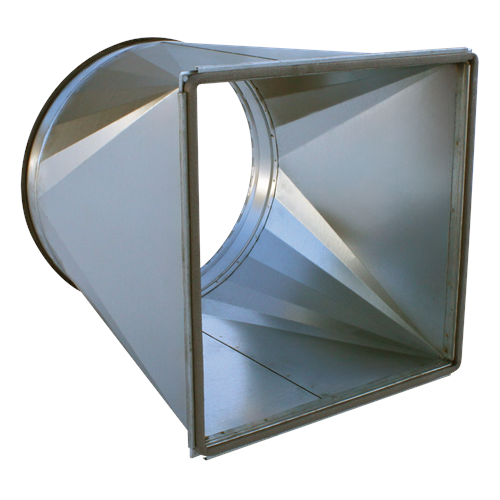

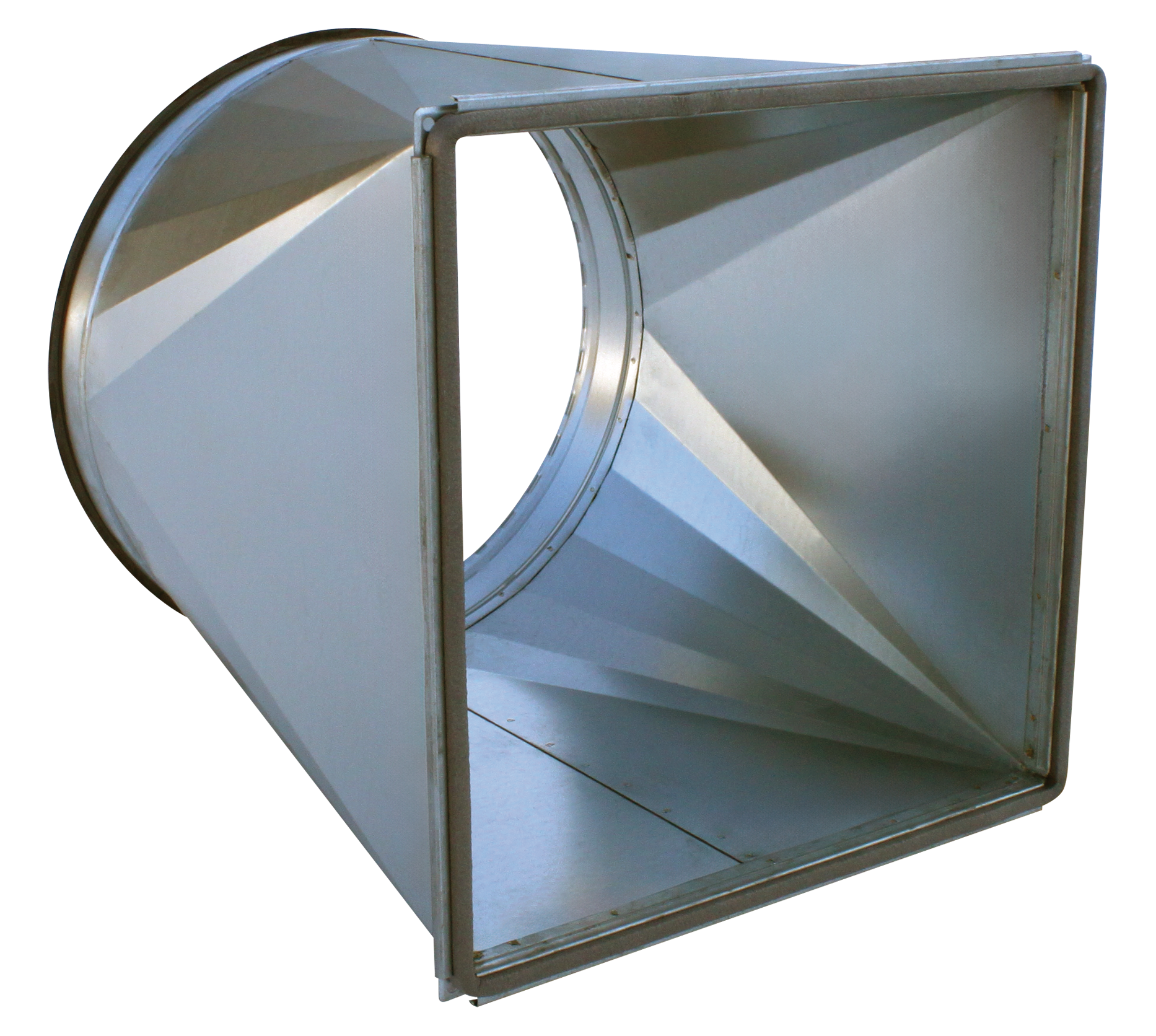

Övergång KÖ från rektangulär till cirkulär anslutning finns i olika utföranden beroende på den cirkulära anslutningens placering i förhållande till den rektangulära anslutningen. Övergången tillverkas som standard i varmförzinkad stålplåt och har PG-skarv med monterad packning i den rektangulära änden och nippel med gummipackning som ändavslut på den cirkulära anslutningen. Övergången stagas så att tryckklass 2 enligt SS-EN1507:2006 uppfylls.

Vi kvalitetskontrollerar alltid våra produkter inför leverans och lämnar en kvalitetsgaranti för utförande Premium. Övergångarna levereras med plastade ändar och är helt monteringsfärdiga vilket förkortar montagetiden och resulterar i att kanalsystemet alltid håller högsta kvalité.

Typgodkännandebevis 1585/96 utfärdat av RISE.

Bedömningar

Crennas Premiumkanaler

Crennas D-klassade rektangulära kanaler tillverkas i ett utförande som garanterar högsta möjliga material- och konstruktionskvalité, Premium.

Typgodkända

Lufttäthetsklass D
Tryckklass 2 (1000 Pa övertryck och -750 Pa undertryck)

Montagevänliga = Tidsbesparande

Monteringsfärdiga vid leverans
Stora tydliga märklappar
Färdigkittade kanaler
Rillad plåt för lägre vikt
Stagade med hattprofiler och hattprofilhörn för perfekt passform
Gejder kapade efter kanaldimension
Monterad packning
Plastade kanaländar
Levereras på pall

Täta

PG-skarv integrerad i produkten
Monterade PG-hörn
Kittade skarvar
Monterad packning
Stagade med hattprofiler och hattprofilhörn för stabilitet

Materialval

Varmförzinkat (C3) - 0,7 mm
ZinkMagnesium ZM120 (C4) - 0,7 mm
ZinkMagnesium ZM310 (C5) - 0,7 mm
Rostfritt EN 1:4301 (C5I) - 0,6 mm
Rostfritt syrafast EN 1:4404 (C5M) - 0,6 mm
Återvunnet stål - ZinkMagnesium 120 (C4) - 0,7 mm
Möjlighet till andra plåttjocklekar
Möjlighet till invändig isolering

Beställningskod

KÖ-a-bbbb-cccc-0-eeee-ffff
a – Utförande 0 (Special, bifoga skiss) 1, 2, 3, 4, 5 bbbb – Sida bbbb i mm cccc – Sida cccc i mm d – Isoleringsalternativ 0 = Oisolerad eeee – Cirkulär anslutning i mm (Nippel som standard. Muff anges i klartext) ffff – Längd i mm Valfri längd eller följande standardlängder: 300 mm om bbbb eller cccc < 500 mm 500 mm om bbbb eller cccc ≥ 500 - 1000 mm 600 mm om bbbb eller cccc > 1000 mm

KÖ-a-bbbb-cccc-0-eeee-ffff

a – Utförande
0 (Special, bifoga skiss)
1, 2, 3, 4, 5

bbbb – Sida bbbb i mm

cccc – Sida cccc i mm

d – Isoleringsalternativ
0 = Oisolerad

eeee – Cirkulär anslutning i mm
(Nippel som standard. Muff anges i klartext)

ffff – Längd i mm
Valfri längd eller följande standardlängder:
300 mm om bbbb eller cccc < 500 mm
500 mm om bbbb eller cccc ≥ 500 - 1000 mm
600 mm om bbbb eller cccc > 1000 mm

Övrigt
Vid val av utförande (a) utgår man alltid från den rektangulära änden. Vid beställning var god ange önskemål om material. Ange även ändutförande om annat än standard önskas. Levereras som KÖ-5 om inget annat anges.

Viktuppgifter - Kilo per meter kanal

Största sida i mm	100	150	200	250	300	400	500	600	800	1000	1200
150	3,0	3,6
200	3,6	4,2	4,8
250	4,2	4,8	5,4	6,0
300	4,8	5,4	6,0	7,2
400	6,0	6,6	7,2	7,8	8,4	9,6
500		7,8	8,4	9,0	9,6	10,8	12,0
600		9,0	9,6	10,2	10,8	12,0	13,2	14,4
800			12,0	12,6	13,2	14,4	15,6	16,8	19,2
1000				15,0	15,6	16,8	18,0	19,2	21,6	24,0
1200					20,1	21,4	22,8	24,1	26,8	29,5	32,2
1400						24,1	25,5	26,8	29,5	32,2	34,8
1600						26,8	28,1	29,5	32,2	34,8	37,5
1800							30,8	32,2	34,8	37,5	40,2
2000							33,5	34,8	37,5	40,2	42,9
